Построение АСУ ТП
(на примере контроллера Siemens серии Simatic S7)
Предлагаемые нами системы управления комплектации Brand построены на базе модульных программируемых контроллеров Simatic S7, которые характеризуются развитыми коммуникационными возможностями, высоким быстродействием и большим объемом загружаемой памяти (до 8 МБ). Система команд данных контроллеров позволяет выполнять различные по уровню сложности логические и арифметические операции, операции загрузки, сохранения и перемещения данных, операции переходов, вызова блоков и другие операции.
Для программирования и конфигурирования контроллеров S7 применяется пакет программ STEP 7. Кроме того, может использоваться весь набор программного обеспечения Runtime, а также широкий спектр инструментальных средств проектирования.
Для построения системы человеко-машинного интерфейса применяются многофункциональные панели Simatic МР с сенсорным вариантом исполнения. Проектирование графических элементов на панели осуществляется с помощью пакета программ Win CC.

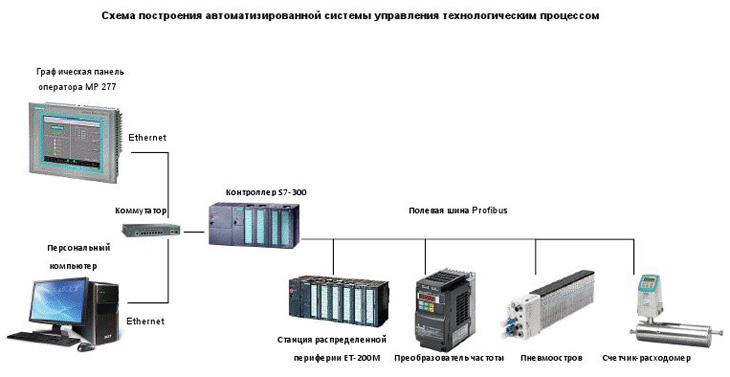

Общая схема построения автоматизированной системы управления технологическим процессом отображена на рисунке 1.
Полевая шина Profibus в виде электрической сети на основе экранированной двухпроводной линии обеспечивает быстрый, циклический обмен данными между контроллером и периферийными устройствами. В контроллере происходит преобразование и обработка полученных данных с последующей выдачей команд для управления исполнительными механизмами согласно прописанному в программе алгоритму. Связь между модулем центрального процессора контроллера и рабочей станцией (панелью оператора, персональным компьютером) осуществляется с помощью мощной информационной сети промышленного назначения Ethernet.
 |
Основные преимущества современных контроллеров:
|
